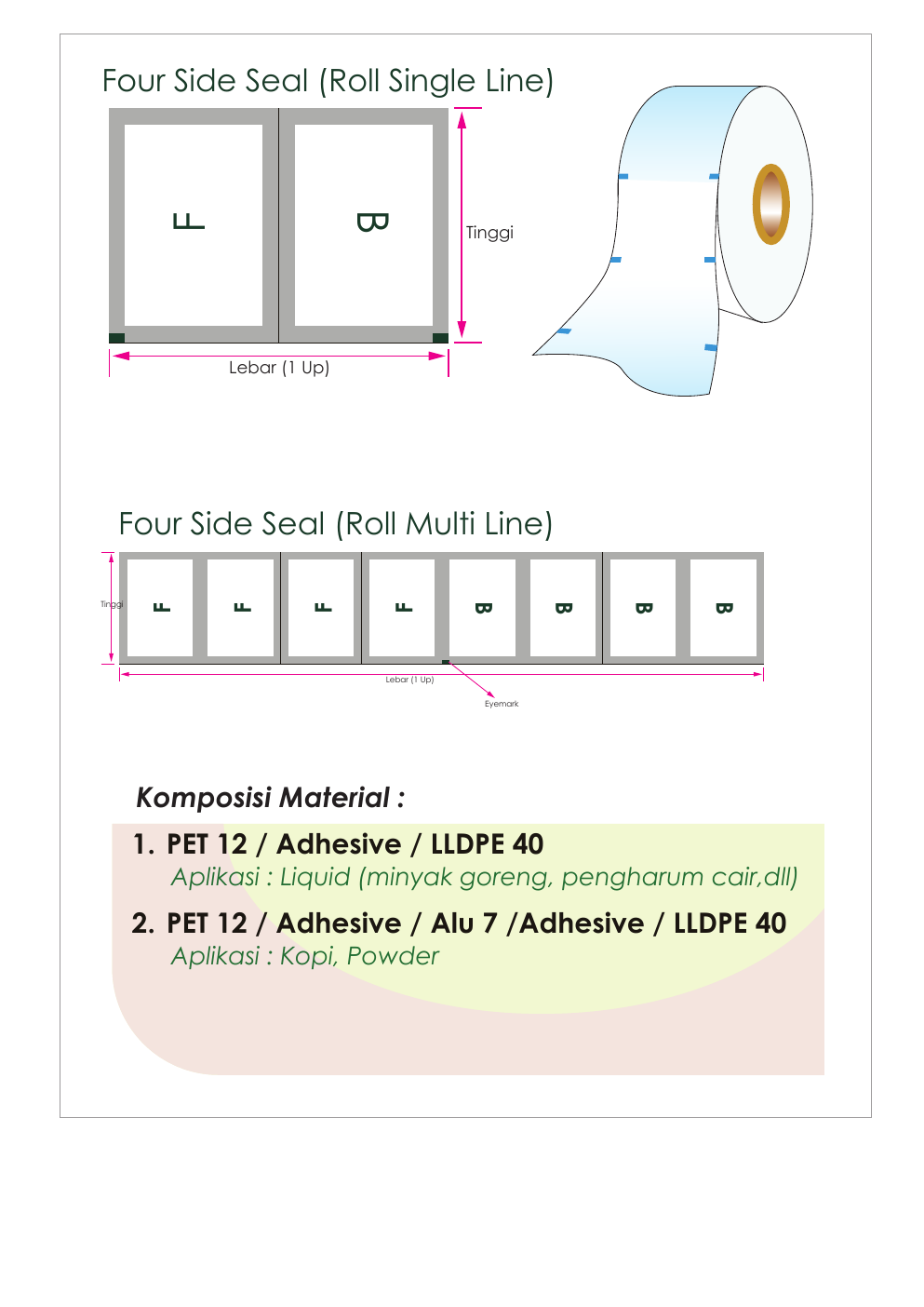

Roll Single Line
Diagram menampilkan bidang bertanda F dan B, tinggi pada arah vertikal, serta lebar (1 Up) pada arah horizontal. Di sebelahnya terlihat bentuk film dalam gulungan.
Roll Multi Line
Bidang F dan B disusun berulang dalam beberapa jalur. Acuan tinggi, lebar (1 Up), dan posisi eyemark ditunjukkan pada diagram. Dokumen tidak mencantumkan angka ukuran tetap.
Material & Aplikasi
Komposisi Material
Angka dan singkatan material mengikuti dokumen sumber. Komposisi akhir dapat dikonsultasikan sesuai kebutuhan produk Anda.
Liquid
PET 12 / Adhesive / LLDPE 40
AplikasiLiquid (minyak goreng, pengharum cair, dll)
Kopi & Powder
PET 12 / Adhesive / Alu 7 / Adhesive / LLDPE 40
AplikasiKopi, Powder
Menghubungkan Diagram Dengan Kebutuhan Produk
Untuk membahas four side seal dalam bentuk roll, siapkan informasi mesin yang digunakan bersama ukuran kemasan akhir. Susunan single line atau multi line perlu dikaitkan dengan jalur produksi, lebar film, serta panjang pengulangan desain. Perhatikan posisi eyemark pada diagram sebagai bagian dari pembicaraan tentang pembacaan cetak oleh mesin. Jangan menentukan arah gulungan hanya dari foto tanpa konfirmasi terhadap alat yang akan digunakan. Area seal juga memengaruhi ruang untuk tulisan dan gambar, sehingga desain perlu mengikuti bidang efektif kemasan. Jika sudah ada roll pembanding, contoh tersebut membantu memperjelas dimensi serta arah pemasangan. Pilihan material dan pola cetak kemudian dikonfirmasi bersama admin sebelum spesifikasi dimasukkan ke dalam rincian pesanan produksi Anda.
